Artikeloversigt
Panelpladerspiller en kritisk rolle i elektriske distributionssystemer ved at give sikre og stabile lederforbindelser inden for paneltavler. Dårlige forbindelser kan føre til overophedning, strømtab og potentielle sikkerhedsrisici. Denne artikel forklarer, hvordan panelboards fungerer, hvordan de understøtter sikker strømoverførsel, og hvordan man vælger den rigtige lug til specifikke applikationer. Den skitserer også almindelige installationsudfordringer og praktiske løsninger, der forbedrer pålideligheden i elektriske paneler.

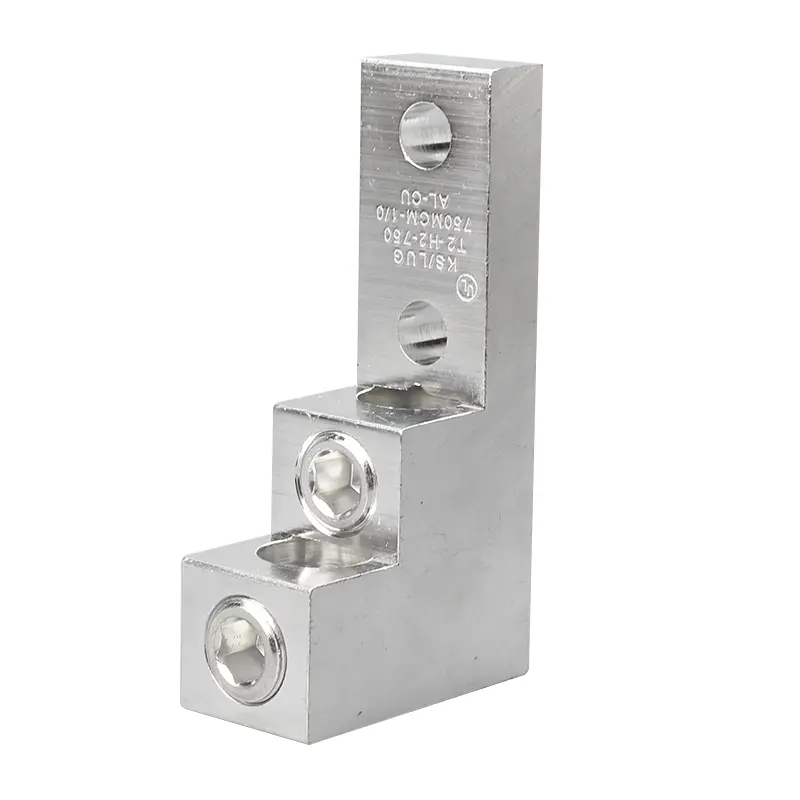

Panelboards er specialiserede elektriske konnektorer designet til at fastgøre ledere i panelboards eller fordelingstavler. Disse ører skaber en stabil elektrisk grænseflade mellem indgående strømledninger og de interne samleskinner eller terminalforbindelser på et paneltavle.
I moderne elektrisk infrastruktur distribuerer panelboards elektricitet fra en hovedkilde til forskellige grenkredsløb. Pålidelige fligforbindelser sikrer, at elektrisk strøm flyder effektivt, samtidig med at den mekaniske stabilitet bevares. Uden korrekt installerede ører kan ledere løsne sig, hvilket kan forårsage modstandsopbygning, overophedning eller endda elektrisk fejl.
Panelboards er meget udbredt i bolig-, kommercielle og industrielle elektriske systemer. De er designet til at rumme forskellige ledningsstørrelser, strømstyrker og installationsmiljøer.
Panelpladesko fungerer ved mekanisk at fastgøre en leder til en ledende terminal ved hjælp af kompression eller mekanisk fastspænding. Denne forbindelse sikrer minimal modstand mellem lederen og panelpladeskinnen.
Processen foregår i flere faser:
Når de er strammet korrekt, skaber panelpladens ører en elektrisk vej med lav modstand. Dette reducerer energitab og hjælper med at opretholde systemets effektivitet.
I højkapacitetsstrømsystemer er disse konnektorer konstrueret til at håndtere store strømme og samtidig opretholde sikre driftstemperaturer.
Panelboards er konstrueret til at understøtte både elektrisk ledningsevne og mekanisk styrke. Designet indeholder typisk flere væsentlige elementer:
Det ledende legeme er normalt fremstillet af kobber eller aluminium med høj ledningsevne. Nogle designs inkluderer beskyttende plettering for at forbedre korrosionsbestandigheden og forbedre holdbarheden.
Mekanisk kompression sikrer, at lederen forbliver sikkert fastgjort selv under vibrationer eller termisk ekspansion. Denne stabilitet er afgørende i industrielle miljøer, hvor elektriske paneler udsættes for varierende belastninger.
Panelpladesko bruges i en bred vifte af elektriske distributionssystemer, hvor pålidelig lederafslutning er påkrævet.
Almindelige applikationer omfatter:
Disse stik giver elektrikere mulighed for sikkert at afslutte store ledere uden at gå på kompromis med den elektriske ydeevne. Deres modulære design tillader også lettere vedligeholdelse og opgraderinger ved udvidelse af elektriske systemer.
| Parameter | Beskrivelse |
| Materiale | Kobber eller aluminiumslegering |
| Overfladebehandling | Fortinnet eller korrosionsbestandig belægning |
| Wire Range | 6 AWG til 600 kcmil afhængig af model |
| Spændingsværdi | Op til 600V |
| Nuværende kapacitet | Varierer alt efter lederstørrelse og design |
| Installationstype | Bolt-on eller skrueklemme |
| Temperaturvurdering | Typisk op til 90°C |
Disse parametre hjælper ingeniører med at bestemme kompatibilitet med eksisterende elektriske systemer. Valg af den korrekte lugestørrelse og -klassificering sikrer langsigtet driftssikkerhed.
Elektriske installatører står ofte over for flere udfordringer, når de arbejder med tavlesko. At forstå disse problemer hjælper med at forhindre systemfejl.
Løse forbindelser
Forkert tilspænding kan føre til øget elektrisk modstand og varmeudvikling. Brug af kalibrerede momentværktøjer sikrer, at tappen strammes i henhold til producentens specifikationer.
Forkert ledningsstørrelse
Brug af en leder, der er for lille eller for stor til tappen, kan svække forbindelsen. Kontroller altid ledningskompatibilitet før installation.
Oxidation og korrosion
I fugtige eller industrielle miljøer kan oxidation påvirke forbindelsens ydeevne. Blikbelægning og beskyttende belægninger hjælper med at reducere denne risiko.
Valg af den korrekte panelplade kræver evaluering af flere tekniske faktorer.
Kobber-tapper giver generelt højere ledningsevne og holdbarhed, mens aluminium-tasker giver lavere vægt og omkostningsfordele. Det endelige valg afhænger af systemkrav og installationsforhold.
Producenter som f.eks. CMKS Elektronisk design panelplader, der opfylder strenge standarder for elektrisk ydeevne, samtidig med at de sikrer nem installation i moderne strømdistributionssystemer.
Rutinemæssig inspektion og vedligeholdelse hjælper med at sikre panelboardets ydeevne over tid.
Anbefalet praksis omfatter:
Elektriske fagfolk bør altid følge de korrekte sikkerhedsprocedurer, når de servicerer paneltavler for at forhindre utilsigtet kontakt med strømførende kredsløb.
Hvad er hovedformålet med en panelboard lug?
Den primære funktion af en tavleplade er at forbinde elektriske ledere sikkert til en tavle eller et distributionssystem og samtidig opretholde en stabil strømvej.
Er panelpladesko kompatible med både kobber- og aluminiumtråde?
Nogle lugs er designet til dobbelt kompatibilitet, mens andre er optimeret til en specifik ledertype. Kontroller altid produktspecifikationen før installation.
Hvorfor er det korrekte drejningsmoment vigtigt for knastforbindelser?
Korrekt drejningsmoment sikrer tilstrækkeligt kontakttryk mellem leder og løkke. Dette forhindrer overophedning og sikrer effektiv elektrisk ledning.
Kan panelplader klare applikationer med høj strøm?
Ja. Mange panelplader i industriel kvalitet er konstrueret til at håndtere høje strømbelastninger, når de matches med den passende lederstørrelse og installationsmetode.
Panelboards er væsentlige komponenter i elektriske distributionssystemer, hvilket sikrer sikre og pålidelige lederforbindelser inden for panelboards. Deres evne til at levere stabile mekaniske og elektriske grænseflader hjælper med at opretholde ensartet strømforsyning på tværs af boliger, kommercielle og industrielle miljøer.
At forstå, hvordan disse stik fungerer, hvordan man vælger de korrekte specifikationer, og hvordan man vedligeholder dem korrekt, kan forbedre sikkerheden og effektiviteten af elektriske installationer markant.
CMKS elektroniskfortsætter med at udvikle holdbare og præcisionskonstruerede panelboards designet til at imødekomme behovene i moderne strømdistributionsinfrastruktur. Hvis du leder efter pålidelige løsninger eller teknisk vejledning vedrørende applikationer til panelplader, bedes du venligstkontakt osi dag for at diskutere dine projektkrav og finde ud af, hvordan vores produkter kan understøtte dine elektriske systemer.
